Calculateur de jeu aux soupapes
Entrez les données pour chaque soupape. Le calculateur suggérera un shim pour atteindre la cible choisie.
| Souspape | Jeu mesuré (mm) | Shim actuel (mm) | Jeu min (mm) | Jeu max (mm) | Shim suggéré (mm) |
|---|---|---|---|---|---|
| INTAKE 1 | - | ||||
| INTAKE 2 | - | ||||
| EXHAUST 1 | - | ||||
| EXHAUST 2 | - |
🔍 Trouver un kit de shims sur Amazon
Ce calculateur t’aide à déterminer l’épaisseur idéale de shim à installer pour ajuster le jeu aux soupapes de ta moto.
Tu entres simplement :
- Le jeu mesuré à la cale d’épaisseur,
- L’épaisseur du shim actuellement installé,
- La plage de tolérance recommandée (min et max),
Et le calculateur te suggère automatiquement un nouveau shim, arrondi à la valeur la plus proche disponible (par pas de 0,05 mm), pour que ton moteur reste dans les bonnes tolérances.
C’est un outil idéal pour éviter les erreurs et gagner du temps lors de l’ajustement du jeu aux soupapes.
Comment mesurer le jeu aux soupapes sur votre moto
🛠 Pourquoi mesurer le jeu aux soupapes?
Le jeu aux soupapes est l’espace entre la came (ou le culbuteur) et le haut de la soupape.
S’il est trop petit, la soupape risque de ne pas se refermer complètement, causant une perte de compression, une surchauffe ou des dommages.
S’il est trop grand, tu entendras un bruit de cliquetis métallique et tu risques une usure prématurée.
💡 Un simple ajustement peut sauver ton moteur.

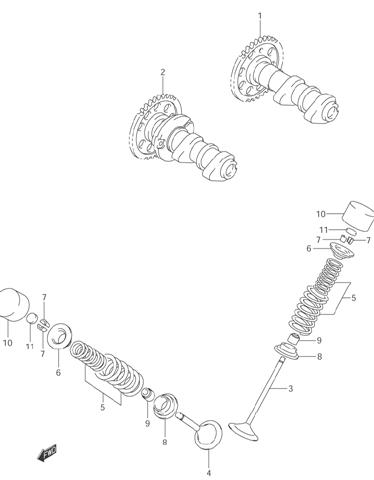

Exemple de soupapes avec cames visibles
Légende : Soupapes d’admission et d’échappement sur un moteur de DRZ400 les shim sont le numéro 11 situé en haut des valves.
🧰 Outils nécessaires
- Un jeu de cales d’épaisseur (feeler gauges) en millimètres
- Un pied à coulisse numérique ou micromètre (si tu veux mesurer tes shims)
- Clés Allen, douilles, tournevis
- Ton manuel d’atelier pour connaître les valeurs recommandées

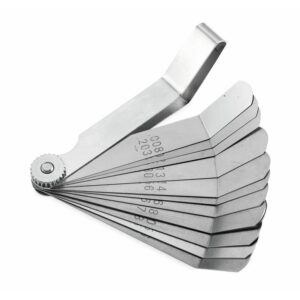

Jeu de cales d’épaisseur
Légende : Feeler gauges pour mesurer l’espace entre came et shim.
🔧 Étape 1 : Accède aux soupapes
- Enlève la selle, le réservoir et le ou les caches-culbuteurs.
- Place le moteur au point mort haut (PMH) du cylindre que tu veux mesurer (souvent repéré avec un repère « T » sur le rotor ou l’arbre).
- Assure-toi que les cames pointent vers l’extérieur (pas en contact avec le shim) — c’est là que tu peux mesurer le jeu.

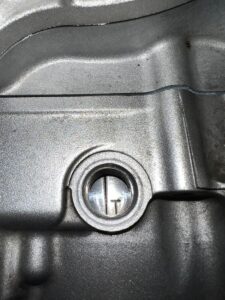

Repère de point mort haut
Légende : Alignement du repère « T » sur le carter moteur.
📏 Étape 2 : Mesure du jeu avec les cales
- Glisse une cale d’épaisseur entre la came et le shim (ou le culbuteur).
- Tu cherches la cale qui passe juste avec une légère résistance.
- Note la valeur dans un tableau (ex : IN1 : 0,18 mm)
🔁 Répète pour chaque soupape : IN1, IN2, EX1, EX2, etc.

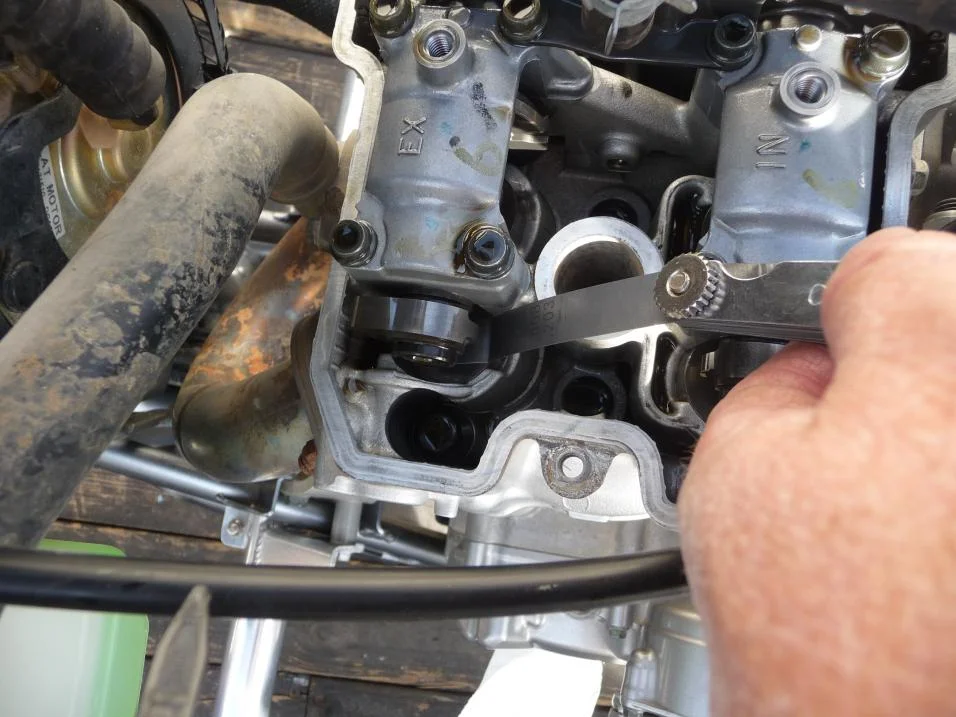

Cale glissée sous la came
Légende : Mesure du jeu entre la came et le shim.
🔄 Étape 3 : Compare avec les valeurs recommandées
Consulte ton manuel et note les tolérances :
| Type de soupape | Jeu recommandé |
|---|---|
| Admission | 0,10 – 0,15 mm |
| Échappement | 0,20 – 0,25 mm |
Si le jeu sort de la plage, utilise le calculateur plus haut pour connaître le shim à installer.
📦 Bonus : Que faire si les shims n’ont pas de marquage?
Certains shims sont usés ou illisibles. Pas de panique :
- Utilise un pied à coulisse ou micromètre pour les mesurer.
- Note leur épaisseur et leur position.
- Utilise le calculateur pour trouver la valeur de remplacement.
📌 Conseils pratiques
- Toujours mesurer moteur froid (température ambiante).
- Prends ton temps et note toutes tes mesures.
- Vérifie deux fois avant d’acheter ou changer des shims.
- Si tu ne veux pas acheter un kit complet, certains garages vendent les shims à l’unité.
